Daca poate sa ma ajute cineva ! Am nevoie urgenta de schema elctrica de la instalatia de aprindre electronica, cu zenzor in loc de platina. Cumpar o aprindere functionala, chiar doua ! Multumesc
Schema electrica la aprinerea elctronica de VW 1600 CT – poza de VW_fly, in TEHNIC · 43.9KB
adica ? .. cu delcou sau fara? ... sincer .. pentru chestia aia din poza si din cunostintele mele despre motoarele de avion nu se foloseste delcou clasic de masina ci magnetou .. avea fikat unul de vanzare
uite asa arata un magnetou "properly" pentru avioneta ta .. nu folosi chestii de masina - "delcou" cu sau fara platina si rotor distributor cu capac etc ...
Schema electrica la aprinerea elctronica de VW 1600 CT – poza de bogdan_bus, in TEHNIC · 44.7KB
am mai vazut cateva zburatoare si toate erau cu magentou asa cum zice bogdan. ma mir ca a ta e cu "delco". cu ce te pot ajuta este o legenda a pinilor modulului si o harta a cablajului. daca tu crezi ca te ajuta ti le postez aici. eu unul as lua sfatul lui bogda...
PS: ai incercat sa schimbi modulele intre ele? poate unul dintre module a murit putin.
_______________________________________ 1961 orange VW 1200 ragtop & red VW Golf MK1 Oldie But Goldie
am mai vazut cateva zburatoare si toate erau cu magentou asa cum zice bogdan. ma mir ca a ta e cu "delco". cu ce te pot ajuta este o legenda a pinilor modulului si o harta a cablajului. daca tu crezi ca te ajuta ti le postez aici. eu unul as lua sfatul lui bogda...
PS: ai incercat sa schimbi modulele intre ele? poate unul dintre module a murit putin.

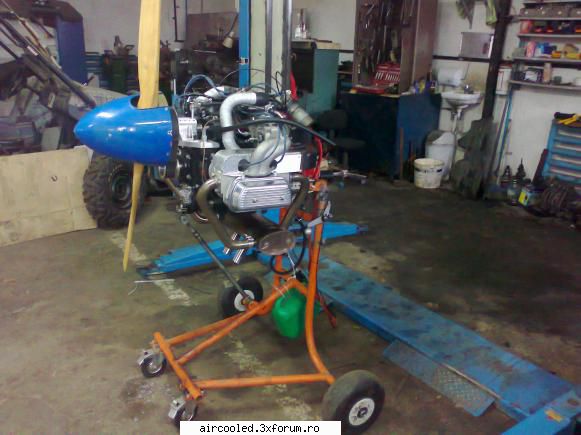

.... Am nevoie de orice informatie ! Multumesc ! Privitor la motoarele de aviatie, fireste, toate sunt pe magnetou, cu distribuitor(generatia veche) cele noi, sunt cu senzori magnetici, amplificatori, si bobine pt fiecare cilindru ! Io am facut acest VW cu aprindrea originala, dar dublate toate functiile... Aprinderea este f safe, merge excelent. Doar bujiiile sunt in comun... Aprinderile dau simultan si independent scanteie in distribuitor... mai departe, este lezne de inteles . Cu motorul asta am zburat ani de zile, fara probleme. Se pare ca dupa Rk, pe bancul de probe din imagine, au facut unii o gluma proasta si au umblat la fire... nu mai stiu ce si cum vine pe Bobinele de inductie. Mi-ar fi buna o schema cu ce si cum ajunge pa la bobiele de inductie . Multumesc anticipat !
Haha. Salut. Nu mai vorbiram de mult. Ai mai facut ceva cu blocu-ala? Gasisem de curind nu stiu pe unde prezoanele, pare-mi-se ca pe saitul oficial de la vw cu piese pentru vechituri d-ale noastre. O sa caut io sa vedem ce poze si d-astea am de aprindere d-asta si-ti pun. Am si aprinderea pe undeva in masina, pot sa-i fac poza ca sa vezi cum e cu firele. Nu prea ai cum s-o pui gresit, e ca la platina, firul verde la bobina, negru la contact, etc... A, vezi ca senzorul Hall se mai strica uneori, brusc.

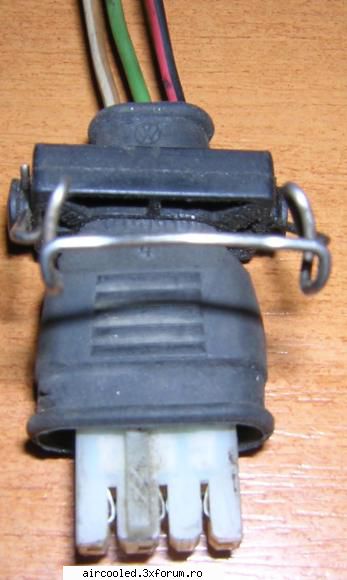

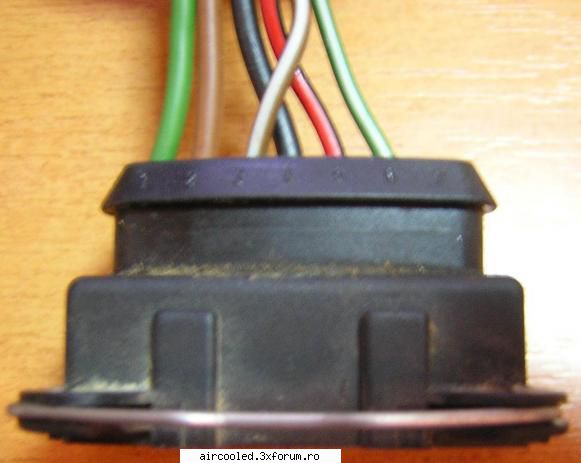

la poza 1 de la conu serj - verde bobina - maro masa -maro alb minus din mufa de la hall ( corespunde poza 2) - negru plus - rosu negru plus din hall ( corespunde poza 2) - verde alb semnal din mufa hall ( corespunde poza 2)

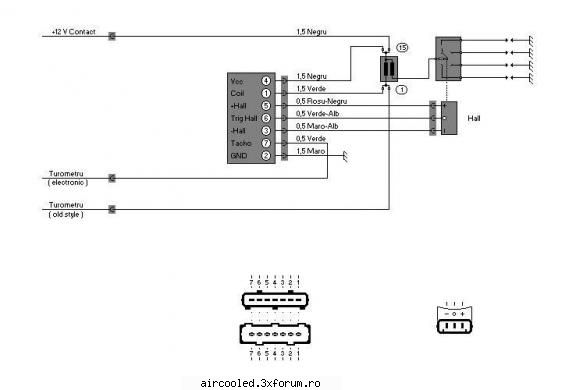

si o schema. tine cont de numerotarea pinilor caci in schmea nu sunt in ordine dupa cum bine vezi. am undeva si un pdf "de fabrica" dar nu il gasesc acum. daca il gasesc il pun si pe ala aici.
LE: in timp ce cautam schema bogdan a fost mai rapid si ti-a scris explicatiile.
Schema electrica la aprinerea elctronica de VW 1600 CT – poza de sergiup, in TEHNIC · 20KB
_______________________________________ 1961 orange VW 1200 ragtop & red VW Golf MK1 Oldie But Goldie
Haha. Salut. Nu mai vorbiram de mult. Ai mai facut ceva cu blocu-ala? Gasisem de curind nu stiu pe unde prezoanele, pare-mi-se ca pe saitul oficial de la vw cu piese pentru vechituri d-ale noastre. O sa caut io sa vedem ce poze si d-astea am de aprindere d-asta si-ti pun. Am si aprinderea pe undeva in masina, pot sa-i fac poza ca sa vezi cum e cu firele. Nu prea ai cum s-o pui gresit, e ca la platina, firul verde la bobina, negru la contact, etc... A, vezi ca senzorul Hall se mai strica uneori, brusc.
Saluuut ! ai ajns pana la urma in Romania ? N-am facut nik cu motoru ca n-am prezoane :P
si o schema. tine cont de numerotarea pinilor caci in schmea nu sunt in ordine dupa cum bine vezi. am undeva si un pdf "de fabrica" dar nu il gasesc acum. daca il gasesc il pun si pe ala aici.
LE: in timp ce cautam schema bogdan a fost mai rapid si ti-a scris explicatiile.
Ar fi ceva la http://www.volkswagen-classic-parts.de/shop/, cele de 222mm, la 15 E bucata. Astea poti sa le comanzi singur. Cam scump, zic io, mai ales ca-s la fel ca unele de la tip 4, poate le gasesti pe undeva, la cineva mai ieftin. Celelalte nu stiu ce lungime trebe sa aiba, mai caut.
Ar fi ceva la http://www.volkswagen-classic-parts.de/shop/, cele de 222mm, la 15 E bucata. Astea poti sa le comanzi singur. Cam scump, zic io, mai ales ca-s la fel ca unele de la tip 4, poate le gasesti pe undeva, la cineva mai ieftin. Celelalte nu stiu ce lungime trebe sa aiba, mai caut.
Da... m-am uitat, am vazut ca le au p-amandoua... si alea scurte, ca scumpuletze, intr-adevar
sal ma poate ajuta cineva cu o informatie daca este posibil sa chimbi delcoul clasic cu unul cu electronic de golf 3 pentru un golf 1 cu turbo.multumesc
Schema electrica la aprinerea elctronica de VW 1600 CT – poza de rotax, in TEHNIC · 10.5KB
Man, asta e forum de racitzi cu aer! Motoare d'alea boxer facute de Ferdi la comanda lui Dolfi, acu shaptej'si ceva de ani!
_______________________________________ Was müssen wir kämpfen, ist, die Existenz und Vermehrung unserer Rasse und unseres Volkes, die Ernährung unserer Kinder und die Reinheit unseres Blutes, die Freiheit und Unabhängigkeit des Vaterlandes zu sichern, so dass unser Volk möglicherweise für die Erfüllung des reifen Mission zugeteilt ihm vom Schöpfer des Universums. http://www.youtube.com/watch?v=xlOeb9Q7 ... re=related
Ca tot s-a redeschis topicul, as fi curios cum a reusit VW_fly dublarea aprinderii ... In teorie, daca cele doua aprinderi sunt legate in acelasi punct, una din ele se arde. Impedanta de iesire este mica si primeste un impuls de tensiune mare de la cealalta aprindere. Eu unul ma tem ca nu inteleg ce a vrut sa faca.
hadi bre conasu' Mishu. lasa omul sa dezvolte... eventual faceti si voi un topic si mutati postul omului acolo. sa revenim: @rotax: cum zici cu golfu' unu turbo? da si tu mai multe amanunte...
_______________________________________ 1961 orange VW 1200 ragtop & red VW Golf MK1 Oldie But Goldie

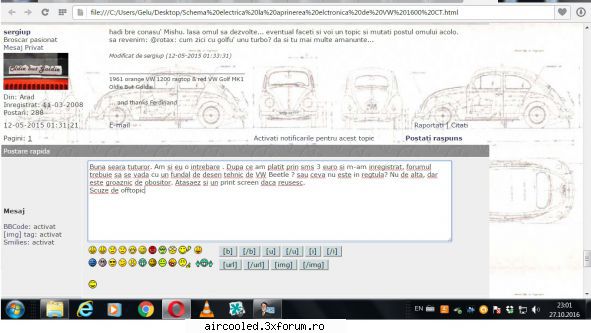

Buna seara tuturor. Am si eu o intrebare . Dupa ce am platit prin sms 3 euro si m-am inregistrat, forumul trebuie sa se vada pe un fundal de desen tehnic cu VW Beetle ? sau ceva nu este in regtula? Nu de alta, dar este groaznic de obositor. Atasaez si un print screen daca reusesc. Scuze de offtopic
Schema electrica la aprinerea elctronica de VW 1600 CT – poza de gotronic, in TEHNIC · 38.7KB
mENTIONEZ CA ARE DOAUA APRINDERI.. pa mine m-a lasat doar una !
Motoare d'alea boxer facute de Ferdi la comanda lui Dolfi, acu shaptej'si ceva de ani!
