dupa o discutie constructiva pe "tehnic" am gasit formula cea mai simpla si la indemina tuturor.. constructia mult controversatelor termostate..

si eu ca si toti membrii comunitatii aircooled prefer solutiile simple si fiabile.. iata ca dupa mai multe experimente reusite am gasit solutia si voi prezenta in acest tutorial modul de constructie al divasului

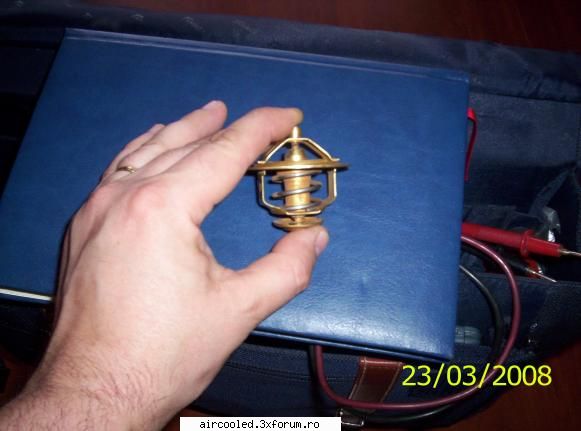

astazi am fost in tirg si pe linga multe piese care mi-au sarit in ochi a fost si un termostat de productie romaneasca.. vaslui.. termostat de aro sau tv si a costat 7 lei la taraba  ..deschidere la 85 grade celsius.... mi-a placut pentru ca este destul de mare, este simplu de demontat, elementul termic are o continuare.. un tzimburuc... foarte bun pentru a prinde bara de comanda la tip1  sau la tip4 cablul ....

unui termostat dupa discutie gasit formula cea mai simpla indemina tuturor.. mult toti membrii

32.9KB

Modificat de bogdan_bus (acum 16 ani)


pus acum 16 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

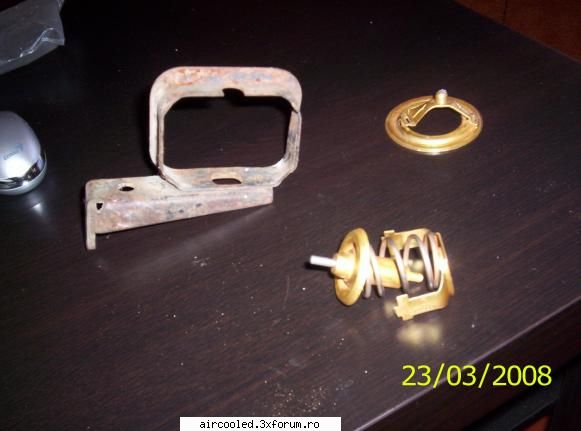

am demontat termostatul.. pilindu-i niturile care tin tabla transversala de restul corpului....precizez ca demontarea sa se faca cu grija pentru ca dupa caz unele piese se vor folosi... altele decit elementul termic

unui termostat demontat pilindu-i niturile care tin tabla restul demontarea faca grija pentru dupa

30.1KB

Modificat de bogdan_bus (acum 16 ani)


pus acum 16 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

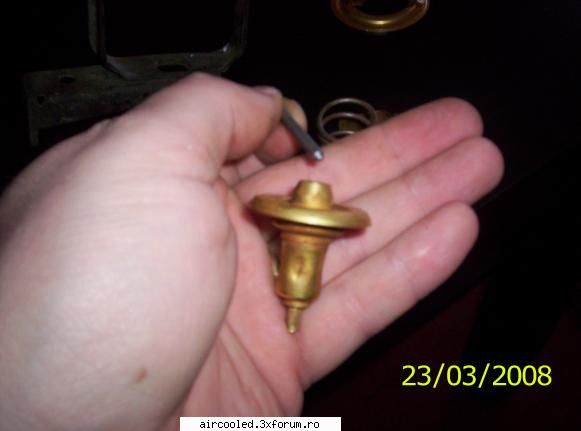

iata cum arata elementul termic.... plunjerul iese din corp... in acest caz plunjerul nu vine in contact cu ceara ... in tehnic am pus o schita luata de pe net in care se reprezenta in sectiune un astfel de element.. exista o "bucata" de cauciuc care este comprimata de ceara, si aceasta impinge plunjerul... deci nu exista posibilitatea ca ceara sa se scurga din element.. doar daca bucata de cauciuc se sparge

unui termostat iata cum arata elementul termic.... plunjerul iese din corp... acest caz plunjerul

20.6KB

Modificat de bogdan_bus (acum 16 ani)


pus acum 16 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

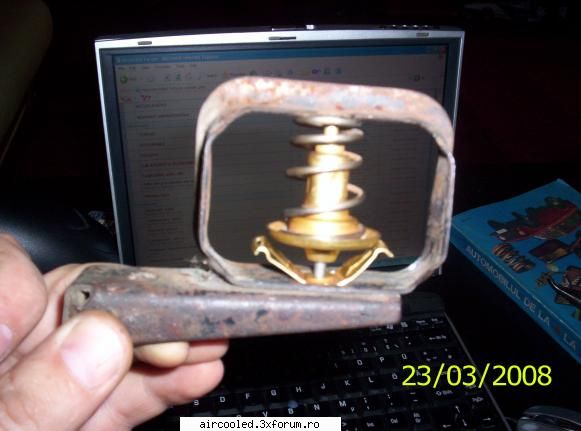

iata elementul, arcul si celelate piese puse in interiorul jugului .. arcul impinge elementul in jos...tabla transversala am folosit-o doar pentru experimente.. in locul ei voi confectiona un reazem pentru plunjer

unui termostat iata elementul, arcul celelate piese puse interiorul jugului arcul impinge elementul

34.2KB


pus acum 16 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

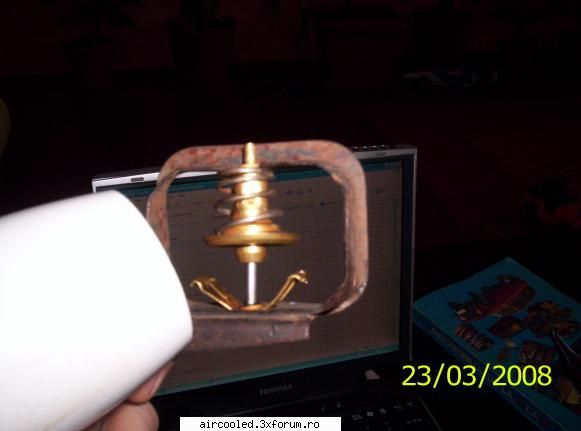

primele experimente .. incalzind elementul cu un uscator de par...elementul se destinde mai mult de 10 mm .. deci cit este nevoie....

unui termostat primele incalzind elementul uscator destinde mai mult deci cit este nevoie....

21.8KB

Modificat de bogdan_bus (acum 16 ani)


pus acum 16 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

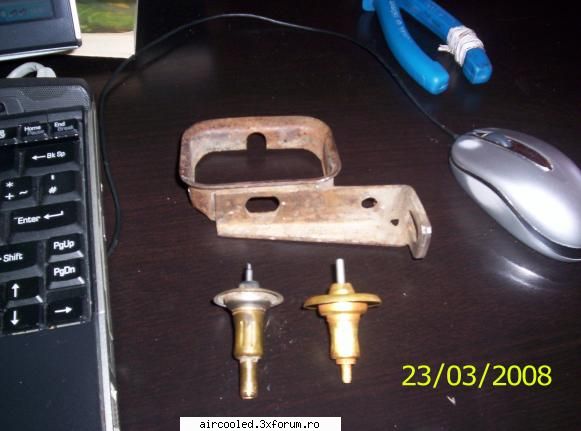

exista si alte variante de realizare nu numai cel cu termostat de aro .. eu mai am si varianta cu termostat de opel record 2.3d.. deci o concluzie .. motorul de la care provine termostatul trebuie sa fie motor de peste 2000cmc ca sa aiba o deschidere mare.. pentru ca motoarele mari vehiculeaza o cantitate mai mare de apa si atunci pe linga suprafata mare a supapei termostatului trebuie sa aiba si o deschidere mai mare.. ...peste 10mm .. nu stiu cele de motor de camion ...

unui termostat exista alte variante realizare numai cel termostat aro mai varianta termostat opel

35.5KB

Modificat de bogdan_bus (acum 16 ani)


pus acum 16 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

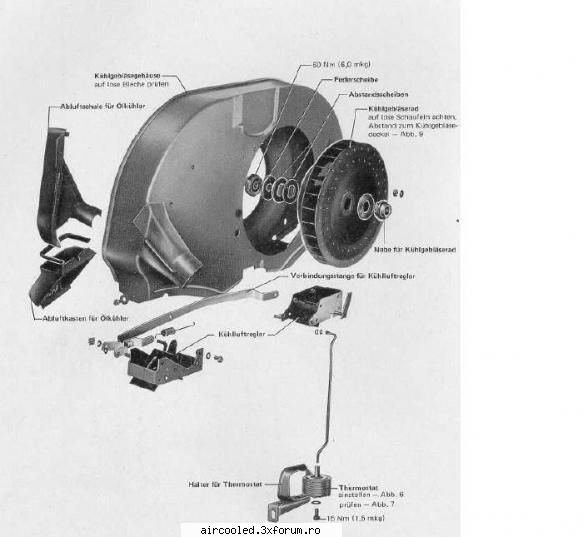

termostatul si montarea acestuia pe motor...referinte din documentatie

unui termostat montarea acestuia din

35.3KB


pus acum 16 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

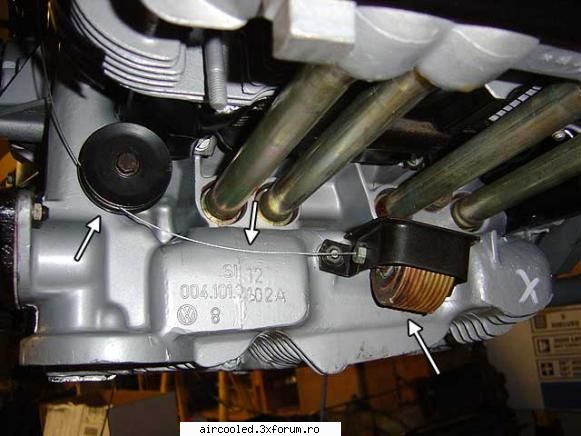

si termostatul motorului tip4 .. referinte...
in ambele cazuri, buna functionare este data de existenta tuturor tablelor de dirijare a aerului.. inclusiv cele de dedesupt

unui termostat motorului tip4 ambele cazuri, buna este data existenta tuturor tablelor dirijare

44.5KB


pus acum 16 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

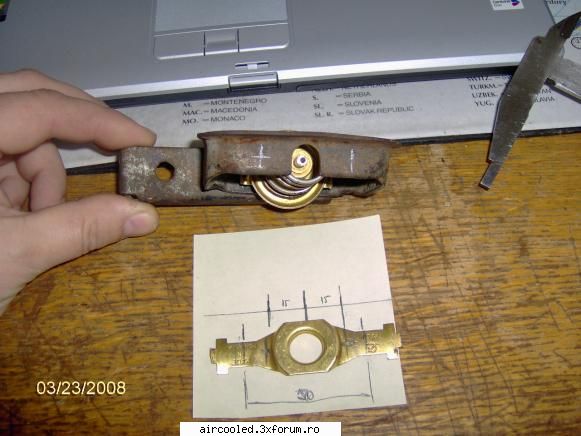

revenind la constructia termostatului nostru, facem urmatoarele operatiuni...desfacem piesa care tine arcul si o masuram pentru gaurire si taiere.. se gaureste de-o parte si de alta fata de axa de simetrie la 15mm la fel si jugul, dupa cum se observa..... se taie piesa astfel incit sa ramina 50mm

unui termostat revenind nostru, facem piesa care tine arcul masuram pentru gaurire taiere.. gaureste

43.3KB


pus acum 16 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

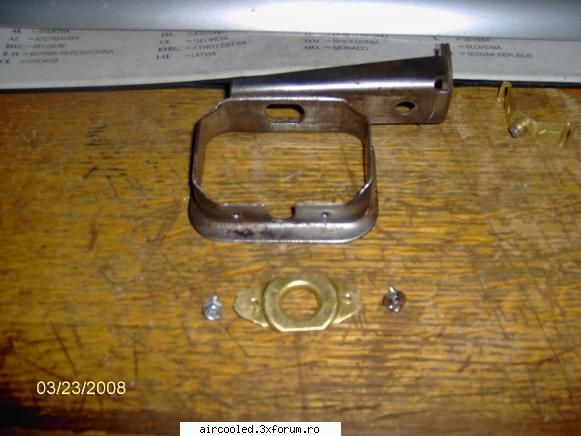

piesa taiata si gaurita si jugul curatat si gaurit... suruburile sint luate de la un shasiu de calculator

gaurile de la jug fi4 .. gaurile de la piesa fi2,5... suruburile autofiletante

unui termostat piesa taiata gaurita jugul curatat gaurit... suruburile sint luate shasiu jug fi4

39.8KB

Modificat de bogdan_bus (acum 16 ani)


pus acum 16 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

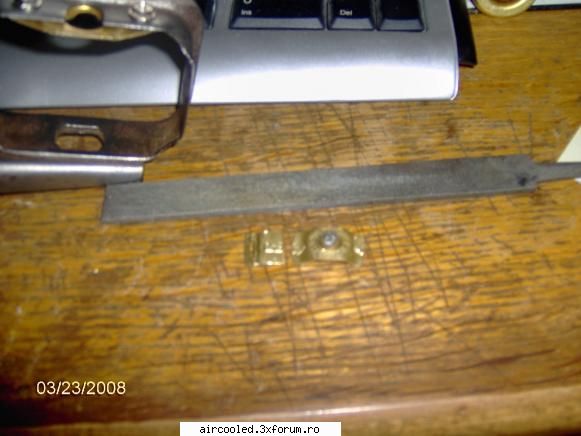

piesa din tabla, transverasala, taiata, indoita si pilita pentru a se potrivi in jug

unui termostat piesa din tabla, taiata, indoita pilita pentru potrivi jug

35.9KB

Modificat de bogdan_bus (acum 16 ani)


pus acum 16 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

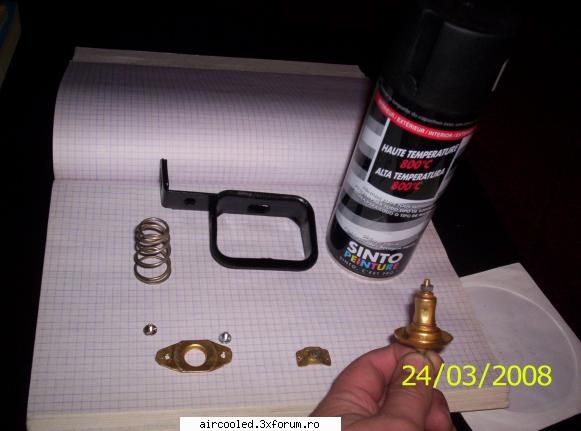

elementul ternic filetat la tzimburuc cu M4..se potriveste la fix...jugul vopsit cu vopsea sinto pentru temperaturi mari....mai lipseste piesa de legatura ...miine

unui termostat elementul ternic filetat tzimburuc m4..se potriveste vopsit vopsea sinto pentru

31.5KB


pus acum 16 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

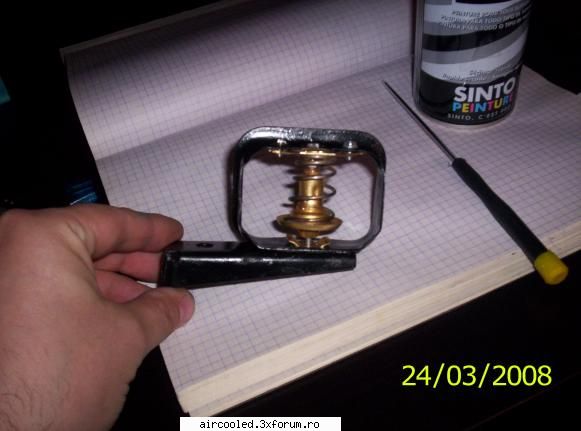

montaj ... de proba inainte de montajul final

unui termostat montaj ... proba inainte montajul final

33KB


pus acum 16 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

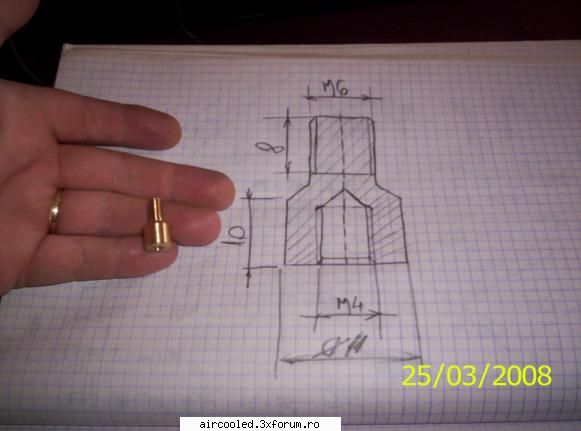

schita piesei de legatura dintre elementul termic si bara.. nu am bara ca sa vad daca se potriveste .... se poate face in mai multe feluri

unui termostat schita piesei legatura dintre elementul termic bara.. bara vad daca potriveste ....

29.9KB

Modificat de bogdan_bus (acum 16 ani)


pus acum 16 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

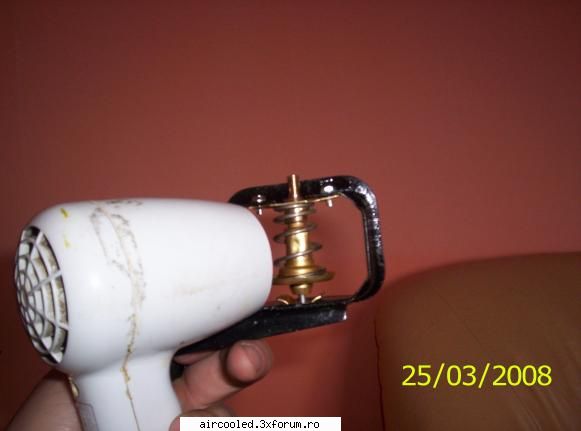

inceputul probelor... termostat rece

unui termostat inceputul termostat rece

20.1KB


pus acum 16 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

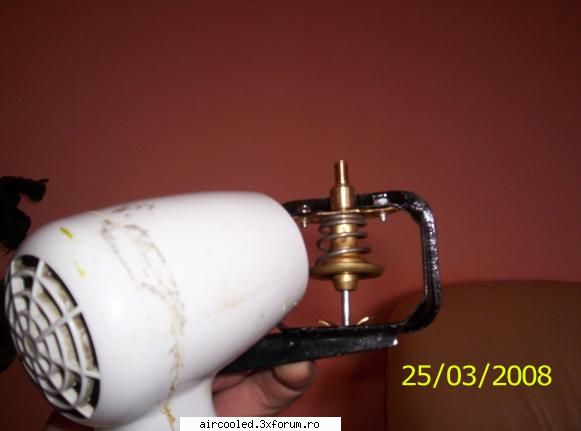

termostat cald .. se obsreva ca elementul s-a ridicat... diferenta dintre rece si cald este de aproximativ 10mm .. incalzirea s-a facut cu un uscator de par ...

unui termostat termostat cald obsreva elementul s-a ridicat... diferenta dintre rece cald este 10mm

21.2KB

Modificat de bogdan_bus (acum 16 ani)


pus acum 16 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834
urmeaza constructia termostatului de tip4 .. cam in acelasi fel

pus acum 16 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

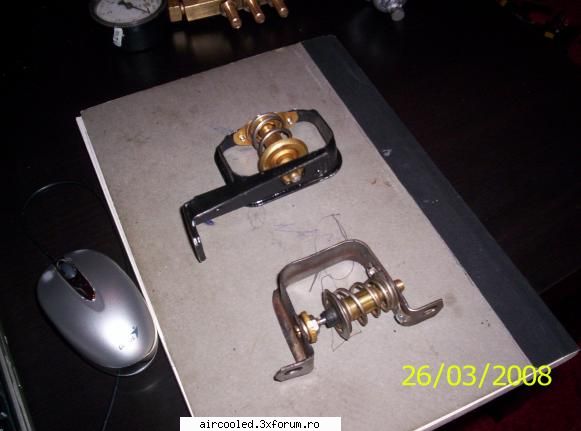

si termostatul de tip4 pe acelasi principiu.. in constructie

unui termostat tip4 acelasi

30KB


pus acum 16 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

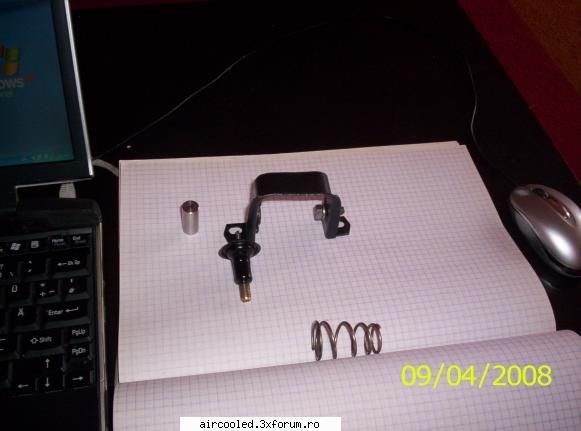

piesele termostatului de tip4

unui termostat piesele tip4

28.2KB


pus acum 16 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

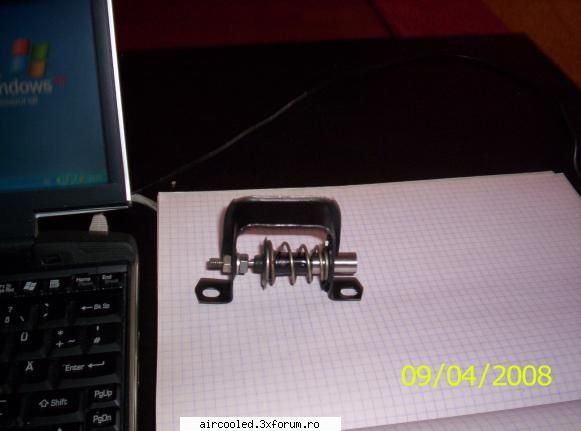

termostatul asamblat

unui termostat asamblat

25.7KB


pus acum 16 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

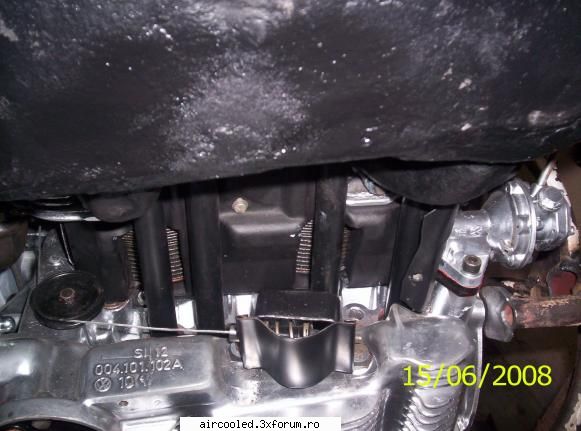

la termostatul de tip 4 am adaugat o tabla .. dupa cum se vede .. pentru a putea retine "jetul" de aer cald pe elementul termic

unui termostat tip adaugat tabla dupa cum vede pentru putea retine aer cald elementul termic

44.6KB


pus acum 16 ani

RaduI
admin.

Din: Bucuresti
Inregistrat: acum 16 ani
Postari: 3419
dragilor, am convenit ca topicurile de la tutoriale sa fie sub forma unui articol scris numai de catre initiator.


Restul discutiilor, aici:



topic inchis, il curat diseara, se deschide numai la cererea lui bogdan_bus, sa poata sa-l completeze, daca vrea.
