Aircooled Forum / TUTORIALE / pompa ulei debit marit ... Moderat de BubuL, MikeRG, MishuL, tipatescu
Autor
Mesaj Pagini: 1
bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834
pentru ca sa mai revigoram forumul am facut niste poze la modul de realizare a unei pompe cu dantura de 36 mm
pompele after market cu dantura cea mai mare  gasite la .. diler... sunt de 30mm ... modelul propus de mine are cu 6mm mai mult decat cea mai mare de pe piata
pentru asta e nevoie de o pompa de tip1 una de tip4 si una de motor 1.9 td sau tdi

pompa ulei debit marit ... pentru mai revigoram forumul facut niste poze modul realizare unei pompe

32.7KB


pus acum 9 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

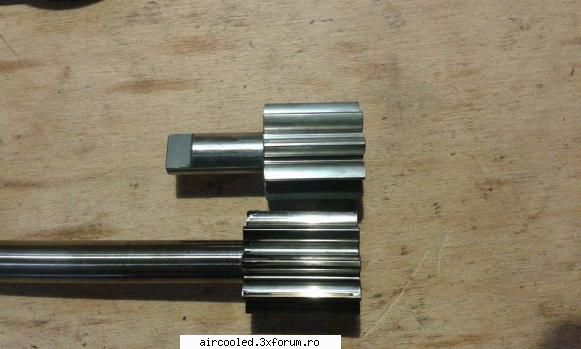

aici diferenta dintre dantura de 30 si 36

pompa ulei debit marit ... aici diferenta dintre dantura

32.1KB


pus acum 9 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

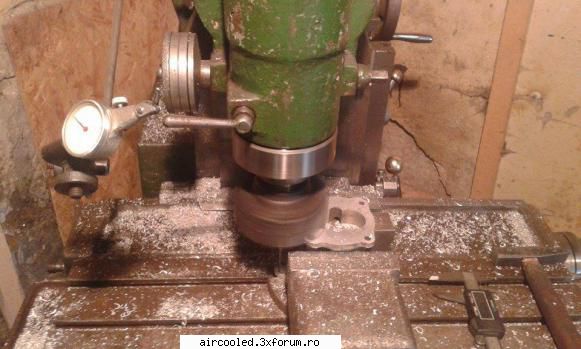

pompa de tip1 are 21mm iar cea de tip4 24mm ... cea de 1.9 36mm ... ideea principala este - frezarea corpului pompei de tip1 si a pompei de tip4 astfel incat intre cele doua sa intre fest dantura de tdi

pompa ulei debit marit ... pompa tip1 are 21mm iar cea tip4 24mm ... cea 1.9 36mm ... ideea

41.3KB


pus acum 9 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

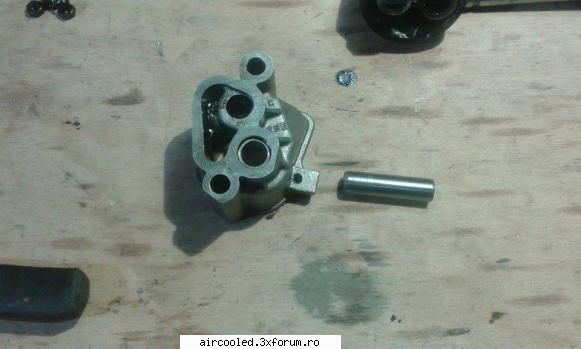

de la pompa tdi se extrage boltul pe care se invarte rotita dintata

pompa ulei debit marit ... pompa tdi extrage boltul care invarte rotita dintata

26.5KB


pus acum 9 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

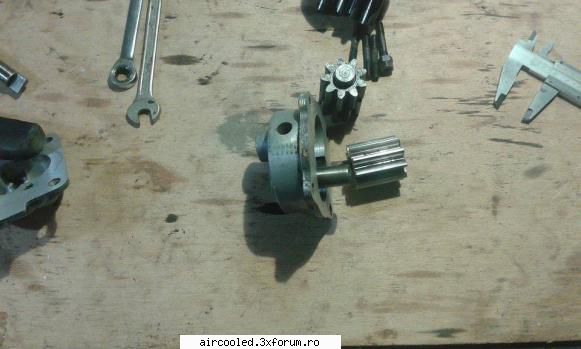

boltul de 1.9 se va introduce in locul boltului pompei tip1

pompa ulei debit marit ... boltul 1.9 introduce locul boltului pompei tip1

32.1KB


pus acum 9 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834

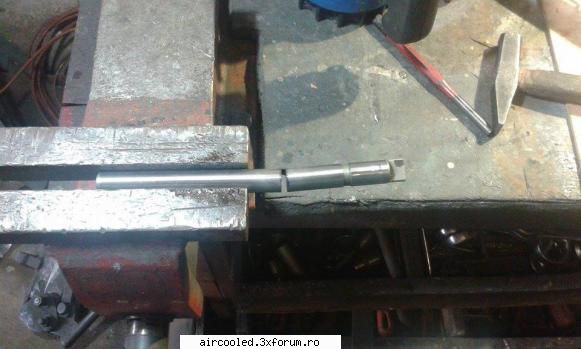

se scoate axul conducator din rotita dintata si se taie

pus acum 9 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834
aici poza

pompa ulei debit marit ... aici poza

33.4KB


pus acum 9 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834
si aici pompa imbinata

pompa ulei debit marit ... aici pompa imbinata

32.9KB


pus acum 9 ani

MishuL
sniper

Din: Bucuresti,ROMANIA
Inregistrat: acum 16 ani
Postari: 7732
Foarte frumos!
Pai si cam cat a trebuit sa iei din corp si din capac? Cam cat era lungimea locashurilor pt pinioane, inainte (nefrezat)?
Ce noroc, sa se pupe si diametre de ax, si de pinioane, si tot...


_______________________________________
Was müssen wir kämpfen, ist, die Existenz und Vermehrung unserer Rasse und unseres Volkes, die Ernährung unserer Kinder und die Reinheit unseres Blutes, die Freiheit und Unabhängigkeit des Vaterlandes zu sichern, so dass unser Volk möglicherweise für die Erfüllung des reifen Mission zugeteilt ihm vom Schöpfer des Universums.

pus acum 9 ani

bogdan_bus
Broscar pasionat

Din: brasov
Inregistrat: acum 16 ani
Postari: 2834
pai .. iei cu freza cam 6 mm din pompa de tip4 .. adica 18mm adancimea ... si 3mm din pompa tip1 ..adica tot 18mm
la imbinare nu cred ca e nevoie de altceva in afara de o pasta de tip kuril
ar mai fi o discutie la gaura de admisie si la gaura pe unde iese uleiul .. dar acolo voi umbla dupa ce vad pe ce motor o sa o pun ...in principiu pe un tip4 cu tacheti hidraulici


pus acum 9 ani
