Am luat de la JPG un intrerupator ptr. stergatoare.
Acum, am o mare dilema.
Eu am motorasul de 6V, rebobinat pe 12V, dracia are 2 "pozitii" de functionare: intermitent si continuu (spre deosebire de cele ulterioare care sunt cu 2 viteze).
In schema atasata mai jos , intrerupatorul are 3 picioruse: 54, 54b si 31b. Intrerupatorul de la JPG se pare ca e oleaca mai recent, are 6 ! 53, 53a, 53b, 31, 31b si inca un 31.
Intrebare: cum naiba se leaga intrerupatorul asta la motorasul meu ?
(acum am pe masina un intrerupator simplu care doar alimenteaza; ca sa opresc stergatoarele, le pandesc cand sunt in pozitia de jos)
_______________________________________
VW1200/1964
MZ ES 175/1, 250cc / 1960
-------------------------------------------------------------------------- , ,
|
|
| pus acum 16 ani |
|
RaduI
admin.
Din: Bucuresti
Inregistrat: acum 17 ani
Postari: 3419
|
|

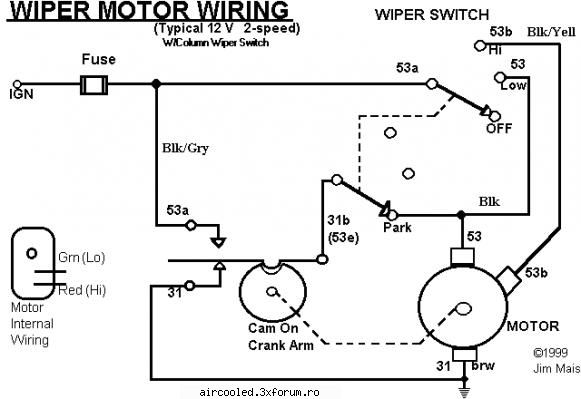

Am gasit prin calculator schema urmatoare; nu stiu insa cat ma ajuta, aici este vorba despre legarea motorului de 12V, cu 2 viteze
35.1KB
_______________________________________
VW1200/1964
MZ ES 175/1, 250cc / 1960
-------------------------------------------------------------------------- , ,
|
|
| pus acum 16 ani |
|
RaduI
admin.
Din: Bucuresti
Inregistrat: acum 17 ani
Postari: 3419
|
|
hai ca am gasit o schema cu motorasul de 6V.
Ramane intrebarea: cum leg intrerupatorul la el ?
31.2KB
_______________________________________
VW1200/1964
MZ ES 175/1, 250cc / 1960
-------------------------------------------------------------------------- , ,
|
|
| pus acum 16 ani |
|
JPG
invatacel
 Din: Tg-Mures
Inregistrat: acum 17 ani
Postari: 166
|
|
frumoase scheme,i mi pare rau ca nu pot sa te ajut mexicanule,da cineva tre sa stie,nu se poate...
_______________________________________
...:::jpg:::...
|
|
| pus acum 16 ani |
|
RaduI
admin.
Din: Bucuresti
Inregistrat: acum 17 ani
Postari: 3419
|
|
ei, le leg eu pana la urma, dar mi-e sa nu fac dreacu vreun scurt.
Astept inca sugestii
_______________________________________
VW1200/1964
MZ ES 175/1, 250cc / 1960
-------------------------------------------------------------------------- , ,
|
|
| pus acum 16 ani |
|
niq_ro
Broscar nou
 Din: Craiova
Inregistrat: acum 17 ani
Postari: 9
|
|

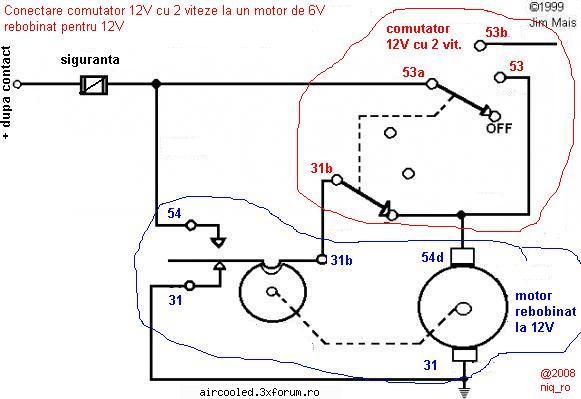

in tabloul electric, dupa siguranta (adica la plus dupa contact) se leaga 54 de la motor si 53 de la comutator, masa se leaga la 31 de la motor si la 31 de la comutator (asta nu l-am mai pictat), 54d de la motor se leaga la 53 de la comutator, 31b de la comutator se leaga cu 31b de la 31b de la motor
53b de la comutator ar fi pentru viteza a 2-a si se poate lasa in aer, dar ar opri motorul, cel mai bine se leaga la 53 si, aparent, nu face nimic, adica motorasul functioneaza...
36.8KB
