un mic tutorial despre semafoare...

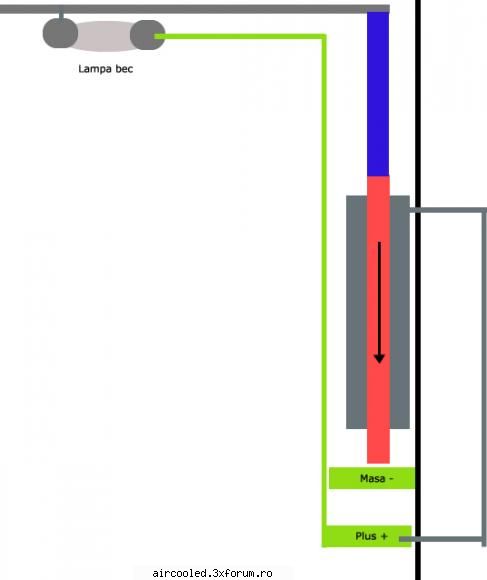

pentru inceput, schema si principiu functionare :
un semafor are cateva componente:
brat semnal gri izolat de masa prin segment albastru >mecanism parghii si arculete.
suport semafor segment negru
bobina care actioneaza ca un electromagnet si ridica bratul - ansamblul gri
lampa de semnal
cateva fire
principiu: la actionarea menetei de semnalizare, va fi pusa in functiune bobina electromagnet. cuiul rosu desenat cu sageata va culisa in jos , si va avea rol dublu: va ridica bratul de semnalizare, si va inchide circuitul, cuiul lui atingand o lamela care e conectata la masa. bobina este tot timpul conectata la masa.
17.7KB
Modificat de Fikat (acum 16 ani)
|
|
| pus acum 16 ani |
|
Fikat
Broscar pasionat
Inregistrat: acum 16 ani
Postari: 241
|
|
Ca sa nu ramana postul singular, va rezint operatiunea simpla de inlocuire a firului de plus de lampa. la mine era dezizolat, rupt in portiunea bratului semnalizator.
in poza: semafor desfasurat un pic..
sticla semafor cu capacel beculet, surubel, ansamblul brat/suport semafor, bobina.
42.8KB
Modificat de Fikat (acum 16 ani)
|
|
| pus acum 16 ani |
|
Fikat
Broscar pasionat
Inregistrat: acum 16 ani
Postari: 241
|
|

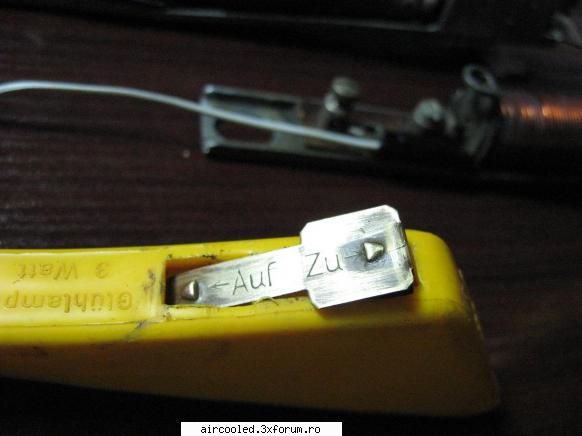

in poza:
capacel beculet, in pozitiile zu-auf va culisa inainte-inapoi permitand inlocuirea lampii semnal.
25.6KB
Modificat de Fikat (acum 16 ani)
|
|
| pus acum 16 ani |
|
Fikat
Broscar pasionat
Inregistrat: acum 16 ani
Postari: 241
|
|
in poza:
traseul firului rosu in zona bobinei:
se leaga in stanga la borna + unde are un manson negru de plastic.
trece prin dreapta bobinei, si se ataseaza dedesubt cu o clema de plastic.
urca spre bratul semnalizator, trecand printr-o deschizatura in sticla bratului semnal.
45.5KB
Modificat de Fikat (acum 16 ani)
|
|
| pus acum 16 ani |
|
Fikat
Broscar pasionat
Inregistrat: acum 16 ani
Postari: 241
|
|

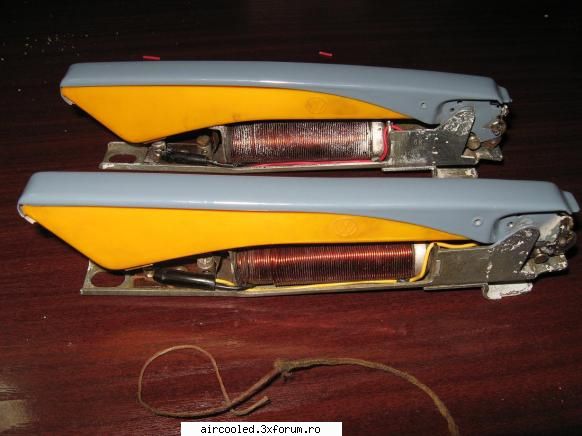

ultima poza:
produs finit: semafoarele mele au acum firul de bec inlocuit. cred ca vor functiona perfect.
scule folosite:
- surubelnita de masina de cusut ptr aranjarea firului in zona bobinei si desfacerea surubelului,
- unghiera ptr sectionat firul si dezizolat
- aparat lipit ptr firul +
- firul este de plastic, flexibil, litzat. in poza se poate vedea ca original era matisat in pinza. odata cu trecerea timpului aceasta a putrezit si firul s-a oxidat si rupt apoi.
- sursa firului este o sectiune de cablu de la un bracket usb, dar se poate folosi la fel de usor fir de la un speaker vechi de computer. are flexibilitatea buna, si nu se va rupe usor.
atat ptr moment... va urma in urma probelor (dupa ce gasesc beculete pe 6 v de semafor) matisarea bobinei cu un manson textil sau banda izolatoare textila.
pentru curatirea ansamblului de arculete si parghii din mecanismul semaforului am folosit wd40 apoi spray ptr contacte electrice
37.8KB
Modificat de Fikat (acum 16 ani)
|
|
| pus acum 16 ani |
|
Fikat
Broscar pasionat
Inregistrat: acum 16 ani
Postari: 241
|
|
in poza.. mecanism actionare brat semafor.
32.8KB
|
|
