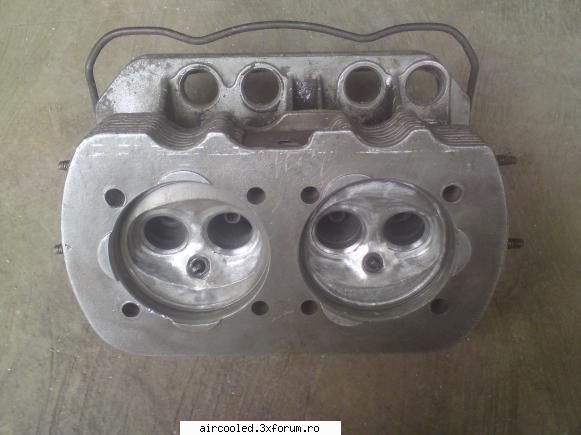

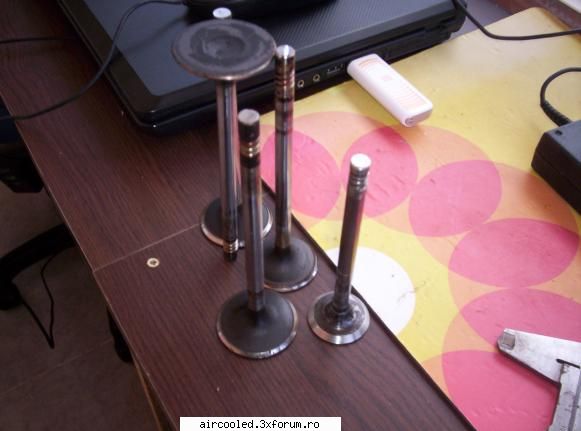

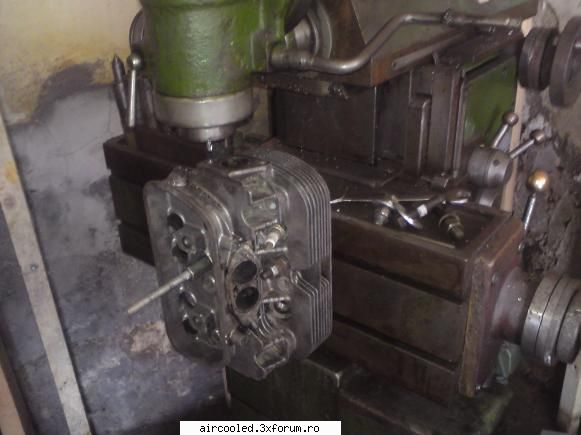

am luat de la sebi niste chiulase twin-port mai necajite, cu toate prezoanele rupte, fara supape, cu ghidurile nasoale si cu o bucsa la o bijie ... o sa le fac cu supape 40x36, fara bucsa la bujie, cu ghiduri noi, pentru o rata de compresie de 8, adica voi lua cam 0,5 in adancime si mai adaug si niste material intre supape pe partea opusa bujiei ..... deocamdata am scos prezoanele rupte si am planat flansa pentru evacuare. .... chiulasele single port pe care le pregatisem - ma mai gandesc cefac cu ele

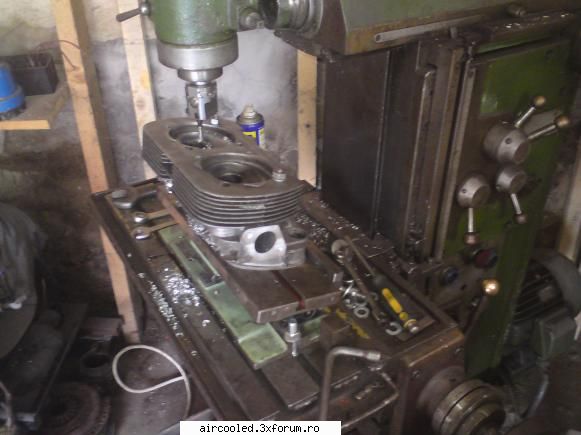

Chiulase modificate – poza de bogdan_bus, in TEHNIC · 34.3KB

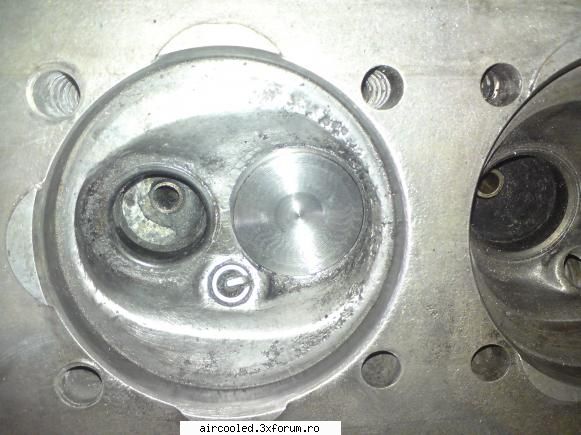

pai .. in mare ... fac o bucsa de aluminiu pe care o sudez acolo ... evident inainte de a o suda fac niste prelucrari .. shamfrenari .. ca sa aiba loc materialul de sudura, ... dupa care frezez sudura la drept, in partea de sus si prelucrez cu biaxul sudura in partea dinspre camera de ardere.. dupa care filetez ... oricum m-am mai specializat ... silviu stan, la chiulasele pe care i le-am facut nu si-a dat seama care era bujia care avuse-se bucsa

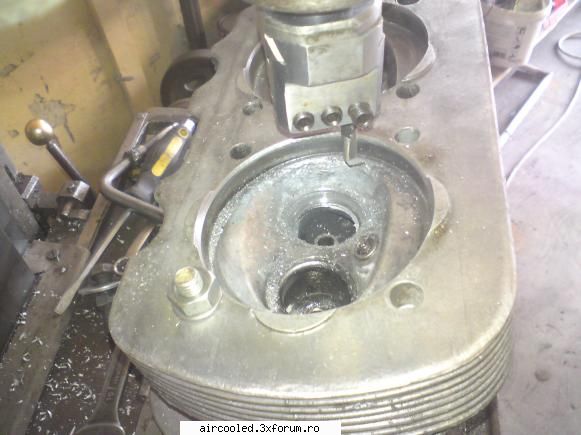

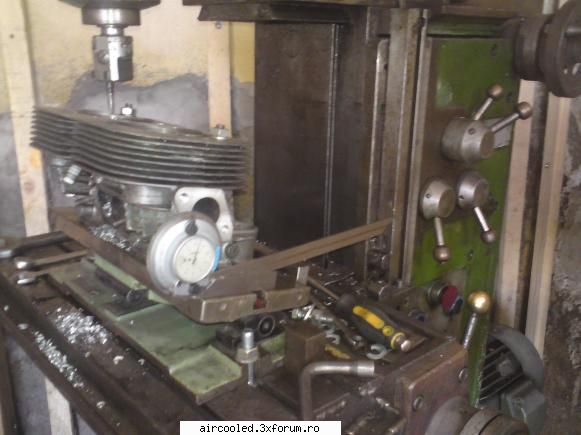

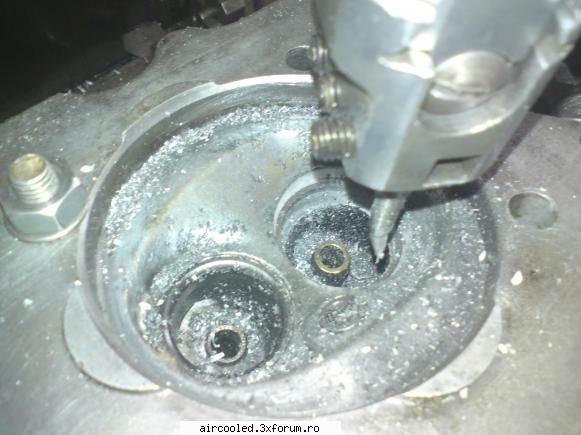

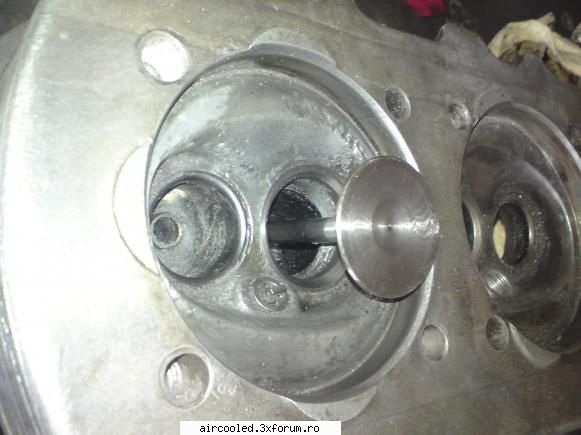

astazi fiind liber, m-am mai jucat la chiulasa(le) cu pricina... am facut un scaun (tare) .. din fonta, am incalzit chiulasa cu o lampa de gaz, am bagat scaunul (sorry) in congelator si dupa ce s-a racit l-am indesat in locasul taiat pe masina de frezat ... dupa care l-am facut la unghi ... mai am de intrat cu biaxul pentru a face un "porting" si gata cu ....
Chiulase modificate – poza de bogdan_bus, in TEHNIC · 36.6KB

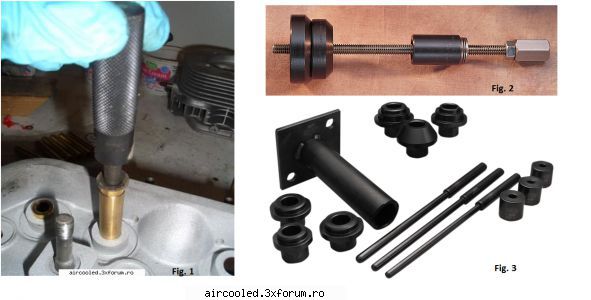

ÎNLOCUIREA GHIDURILOR SUPAPELOR La montarea/demontarea ghidurilor, chiulasa trebuie bine încălzită. Coeficientul dilatării este mai mare la aluminiu în comparaţie cu fonta sau oţelul. Astfel, presarea şi depresarea va fi mult mai uşoară. De ex. efectuând operaţiunea la rece la o chiulasă din aluminiu, aceasta poate produce griparea ghidului în gaură, producând fisuri şi rupturi, ce conduc la decalibrarea găurilor din chiulasă. Ghidurile trebuiesc presate cu atenţie, să cadă perpendicular pe suprafaţa scaunului supapei. Jocul supapei în noul ghid nu trebuie să fie perceptibil la mână, totodată ea trebuie să culiseze uşor. Ca dispozitive, se poate folosi un dorn special şi un ciocan (fig.1), o presă specială dintr-o tijă filetată (fig.2) sau prese speciale cu dorn şi bucşe calibrate (fig.3).
Chiulase modificate – poza de tony, in TEHNIC · 31.1KB

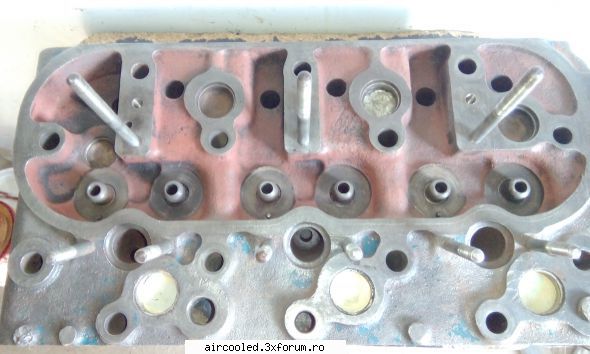

ÎNLOCUIREA GHIDURILOR DE SUPAPĂ LA CHIULASA MOTOR D-115 DEPRESAREA GHIDULUI (49x14x8 mm) Se încălzeşte cu un arzător cu gaz sau benzină, camera supapei unde este presat ghidul supapei pe care vrem să-l extragem. Încălzirea va fi suficientă (dar nu la „roşu” !), pentru a contracara disipaţia termică o zonei respective către restul blocului chiulasei, fapt ce va produce scăderea rapidă a temperaturii până să reuşim extragerea ghidului. După cum se ştie, metalele se dilată la creşterea temperaturii. Astfel, se va majora şi locaşul ghidului din chiulasă. E adevărat că chiulasa din fontă are un coeficient foarte mic de dilatare, dar totuşi contează, pentru a se putea extrage în siguranţă ghidurile de supapă. După care, turnăm puţină apă la 0 grade (apă cu gheaţă în ghidul supapei cu ajutorul unei pâlnii cu furtun (furtunul să fie fix pe capul ghidului) şi IMEDIAT introducem dornul special calibrat în ghidul supapei şi lovim ferm cu ciocanul, până se mişcă şi continuăm până iese ghidul. Ar trebui ca ghidul să iasă mult mai uşor, decât în varianta „la rece”, fără a încălzi camera supapei care poate provoca decalibrarea locaşului ghidului sau fisurarea şi crăparea pereţilor ghidului supapei.
Chiulase modificate – poza de tony, in TEHNIC · 39.5KB

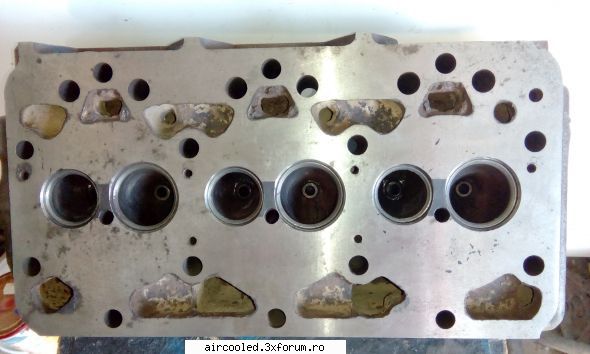

PRESAREA GHIDULUI (49x14x8 mm) Cu o zi înainte, ghidurile noi (în afară de unul) se introduc într-un recipient cu capac (metal sau plastic) cu puţină motorină (care să le acopere) şi se pun într-un congelator (ladă frigorifică sub -18 grade C. Ghidul rămas se pune separat în alt recipient cu motorină (care va fi folosit la cărat ghidurile, de la cogelator la chiulasă şi bineînţeles se va pune în acelaşi congelator. Acest fapt va face ca temperatura ghidului pentru presat să fie cât mai scăzută şi implicit să aibă un volum mai mic, util pentru presarea în locaşul acestuia. A doua zi, se încălzeşte cu un arzător cu gaz, camera supapei din chiulasa unde vom presa ghidul supapei. Încălzirea va fi suficientă (dar nu la „roşu”), pentru a contracara disipaţia termică o zonei respective către restul blocului chiulasei, fapt ce va produce scăderea rapidă a temperaturii până să reuşim presarea ghidului. Atenţie ! La unele motoare dacă ghidurile nu sunt identice (cele de evacuare să fie mai lungi ca cele de admisie) atunci să avem grijă să punem cele de evacuare pe evacuare şi cele de admisie pe admisie (la unele motoare cele de evacuare au o degajare interioară pentru a nu se bloca supapa de la calamină. Când încălzirea este aproape gata, o persoană de ajutor, va aduce doar recipientul cu ghidul de presat din congelator (ulterior se mută următorul ghid de presat în recipientul „de cărat” şi se ţine tot la congelator până la următoarea operaţiune). IMEDIAT poziţionăm ghidul în locaş (nu ştergem motorina de pe el), introducem dornul special calibrat în ghidul supapei şi lovim cu ciocanul, până îl poziţionăm la loc (siguranţa de pe ghid să fie lipită de chiulasă. Şi astfel am schimbat primul nostru ghid de supapă ! Se repetă operaţiunea până se montează toate ghidurile.
Chiulase modificate – poza de tony, in TEHNIC · 36.5KB
ALEZAREA (finisarea) GHIDURILOR După răcirea chiulasei, se introduce tija supapei (pe scaunul ei) în noul ghid montat. Dacă nu intră sau culisează greu, atunci vom aleza ghidul la cota tijei supapei 8 mm +0,05-0,10 mm cu un alezor cilindric special conceput sau cu o improvizaţie realizată de mine dintr-o ţevuşoară sau fier rotund, apropiat de diametrul interior al ghidului (8 mm), care se taie în două longitudinal (ambii pereţi ai ţevuşoarei) cu un bomfaier (sau disc abraziv f. subţire) o porţiune puţin mai mare ca lungimea ghidului respectiv. În acea degajare se pune o bucăţică dreptunghiulară de şmirghel foarte fin (care să iasă înfăşurat împrejurul ţevuşoarei în spirală cu partea abrazivă pe exterior, atât cât e nevoie ca să intre fix în ghid), după care se rodează ghidul cu ajutorul acestui dispozitiv prins într-o bormaşină, în sensul care nu desface spirala. Se verifică după fiecare operaţiune (eventual se mai schimbă şmirghelul uzat), jocul între ghid şi coada supapei. Atenţie, să nu rodaţi prea mult ghidul ca să nu joace prea mult coada supapei în ghid. Jocul supapei în noul ghid nu trebuie să fie perceptibil la mână, totodată ea trebuie să culiseze uşor în ghid. La asamblarea SUPAPELOR, se va ține seama ca fiecare supapă să fie asamblată în ghidul său și pe scaunul său în care a fost rodată iniţial ! După recondiţionarea sau înlocuirea şi alezarea (finisarea) ghidului, oligatoriu va trebui să frezezi (rectifici) scaunele de supape pentru realiniere !!! După care se procedează la rodarea/şlefuirea scaunului cu supapa respectivă, până la etanşare.
Chiulase modificate – poza de tony, in TEHNIC · 7.5KB

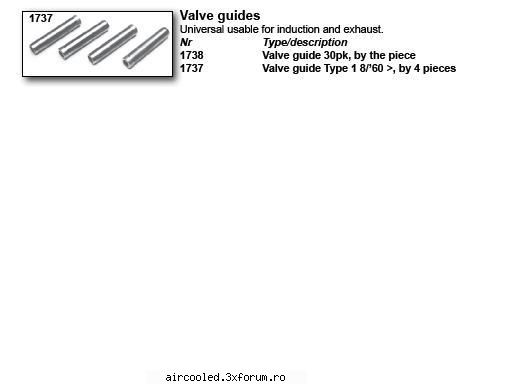

am trecut de sistemul de distributie stock ... deja sunt expert in schimbul de scaune, ghiguri... mi am facut un aparat cu care masor eficienta volumetrica si fac portare ca la carte ... adica cu masurare de debit
E super ce faci tu aici, sa ai mult spor! Am descarcat si eu vreo 2 pdf despre portari chiulase... mai am pana acolo, sa rezolv mai intai probl. cu spatiul. Bafta!
în ghidul supapei cu ajutorul unei pâlnii cu furtun (furtunul să fie fix pe capul ghidului) şi IMEDIAT introducem dornul special calibrat în ghidul supapei şi lovim ferm cu ciocanul, până se mişcă şi continuăm până iese ghidul. Ar trebui ca ghidul să iasă mult mai uşor, decât în varianta „la rece”, fără a încălzi camera supapei care poate provoca decalibrarea locaşului ghidului sau fisurarea şi crăparea pereţilor ghidului supapei.
