Adaptare Sonde Dacia

Pagini: 1 2 3

Moderat de BubuL, MikeRG, MishuL, tipatescu

#51

misu ploiesteanu
Broscar pasionat
Din: PLOIESTI
Postari: 234

sa vedem , please ,please

trimite-ti si la mine ca le supun eu la teste si vedem ce se poate face...

l.e. cea mai simpla solutie ar fi un convertor 12v la 24v care cred ca nu ar fi o problema la consumul de maxim 100ma/ceas. nu cred ca au fabricat alti senzori pt 24v modificarea este sigur in ceasuri.

#52

misu ploiesteanu
Broscar pasionat
Din: PLOIESTI
Postari: 234

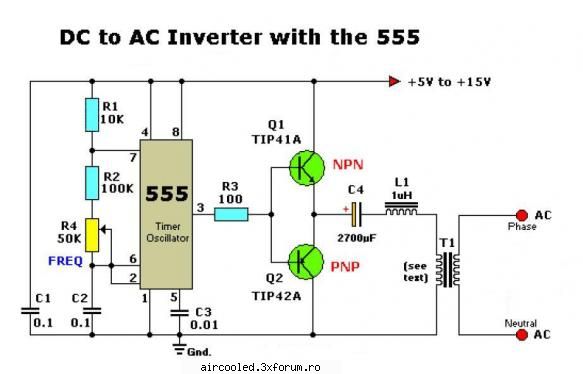

schema asta ar merge. la iesire o punte un condensator si eventual un stabilizator 7124. traful se face usor 12v/24v 50hz.
revin cu schema ...

#53

misu ploiesteanu
Broscar pasionat
Din: PLOIESTI
Postari: 234

schema.

Adaptare Sonde Dacia - misu ploiesteanu - TEHNIC — Adaptare Sonde Dacia – poza de misu ploiesteanu, in TEHNIC · 28.4KB

#54

bogdan_bus
Broscar pasionat
Din: brasov
Postari: 2834

misule.... ce ai pus tu face curent alternativ....si de acolo 24 trecut prin punte ca sa iasa iar continuu .. cam complicat

trebuie un dublor de tensiune

#55

bogdan_bus
Broscar pasionat
Din: brasov
Postari: 2834

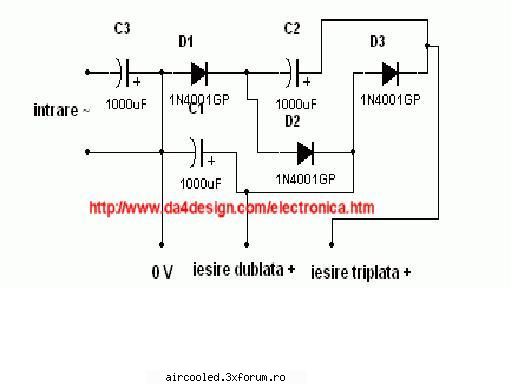

uite o schema simpla de dublor gasita cu google

#56

bogdan_bus
Broscar pasionat
Din: brasov
Postari: 2834

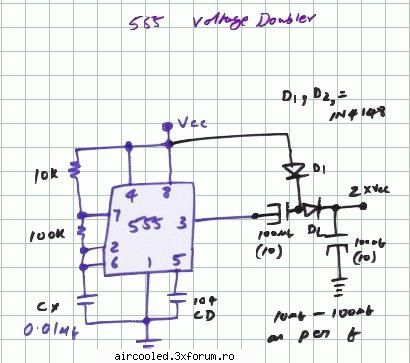

si o schema cu 555 pentru curent continuu numai

#57

bogdan_bus
Broscar pasionat
Din: brasov
Postari: 2834

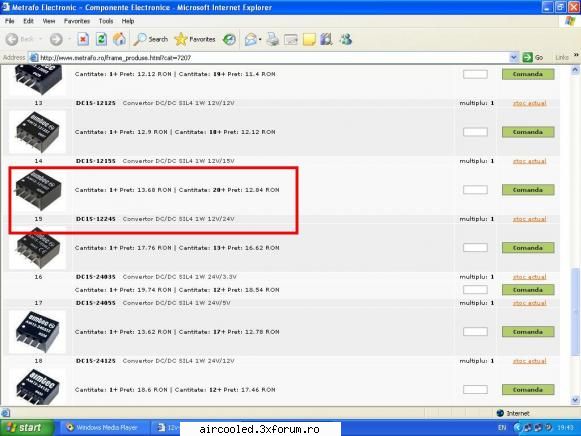

misule .. nu mai trebuie nici un montajel ...uite ce am gasit la metrafo....12v la 24v 1w...14lei .. ai nevoie de mai mult???

Adaptare Sonde Dacia - misule .. nu mai trebuie nici un montajel ...uite - TEHNIC — Adaptare Sonde Dacia – poza de bogdan_bus, in TEHNIC · 44.9KB

#58

misu ploiesteanu
Broscar pasionat
Din: PLOIESTI
Postari: 234

bogdan_bus a scris:

uite o schema simpla de dublor gasita cu google

asta e redresare cu dublare de tensiune , intra ac ..., iar a doua ar fi ok dar dupa parerea mea curentul generat ar fi infim . varianta metrafo 1w noi am avea cam u*u/r r ar fi minim 680 ohm la t max cind rezistenta senzorului tinde spre zero +0,84w ar fi buna dar pt maxim doua ceasuri de 24v
l.e. eu nu am nevoie ca nu am deloc, nici macar la 24v, dadeam si eu cu parerea

#59

bogdan_bus
Broscar pasionat
Din: brasov
Postari: 2834

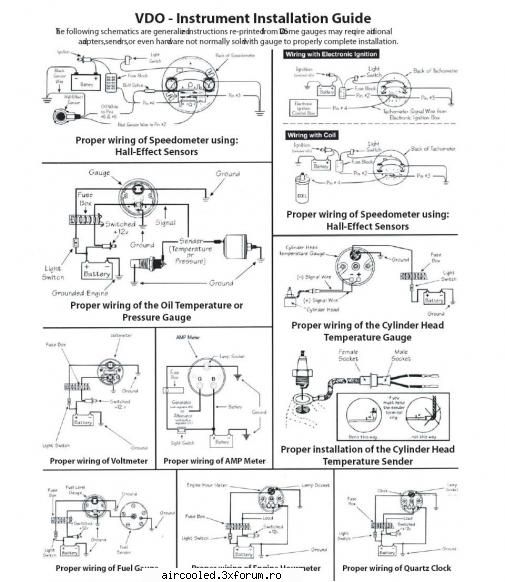

schemele de legare a aparatelor VDO...

#60

tipatescu
Moderator
Postari: 1459

Bogdan, poti pune un link catre o rezolutie mai mare a pozei ? Multumesc !

#61

jan
Broscar pasionat
Postari: 2196

Uite aci, mai detaliat:
http://www.egauges.com/Inst_PDF.asp

_______________________________________
http://www.youtube.com/watch?v=12qBoy2r ... re=related
